在電子設備的可靠性設計中，浪涌電流是一個容易被忽視卻極具破壞性的 “隱形殺手”。它是設備上電、負載切換或遭受外部干擾時瞬間產生的峰值大電流，持續時間僅微秒至毫秒級，峰值卻能達到額定電流的 5~100 倍，輕則導致設備重啟、性能衰減，重則直接燒毀器件、引發安全事故。

浪涌電流的三大核心成因

浪涌電流的本質是電路中儲能元件的瞬態能量變化或負載特性突變，主要分為三類場景：

最常見的是上電浪涌，電子設備電源輸入端通常配有濾波電容，上電瞬間電容兩端電壓為 0，相當于瞬時短路，電源電壓直接加在電容兩端形成大電流充電。例如家用空調的輸入濾波電容達 1000μF，上電時浪涌電流峰值可達幾十安培，是額定電流的數十倍。

其次是負載切換浪涌，感性負載（電機、變壓器）斷開時，電感儲存的磁場能不能瞬間釋放，會產生反向高壓引發電流沖擊；容性負載并聯時，新增電容相當于瞬間短路，導致充電電流劇增，比如服務器集群?jiǎn)?dòng)時多個電源模塊的電容同時充電，浪涌電流會疊加放大。

第三類是外部干擾浪涌，電網波動、雷擊、電磁干擾等外部因素都可能引發。雷擊浪涌峰值可達 10kA 以上，持續時間僅微秒級，破壞性極強；工業電網中電焊機、變頻器啟停也會導致周邊設備出現浪涌。

浪涌電流的四層危害鏈條

浪涌電流雖持續時間短，但破壞力呈層級擴散：

在器件層面，半導體器件（PMIC、MOSFET）的額定電流遠低于浪涌峰值，瞬間過流會導致 PN 結燒毀、柵極擊穿；電解電容會因瞬間發熱出現鼓包漏液；細導線和連接器可能因焦耳熱熔斷氧化。

設備性能層面，浪涌會導致電源電壓瞬間跌落，引發設備重啟復位；快速變化的大電流會產生強電磁輻射，干擾傳感器、射頻模塊等敏感電路；長期反復的浪涌沖擊會加速器件老化，縮短設備使用壽命。

系統層面，數據中心服務器集群同時上電時，疊加的浪涌電流可能導致電網電壓崩潰；工業控制系統中，浪涌引發的 PLC 誤動作可能造成生產事故；車載電子中，充電浪涌可能損壞電池管理系統，影響行車安全。

場景化浪涌抑制方案

浪涌抑制的核心思路是 “增大等效電阻、延長上升時間、吸收浪涌能量”，不同場景需針對性選擇方案：

1. 小功率設備（消費電子、物聯網模塊）

推薦低成本無源方案：PTC 熱敏電阻 + 小型 TVS 管。PTC 常溫下電阻小，浪涌電流通過時發熱，阻值急劇增大限制電流；TVS 管響應時間小于 1ns，能快速鉗位過壓，保護敏感芯片。例如 3.3V 供電的物聯網模塊，可選用 0603 封裝 PTC（R??=10Ω）+0402 限流電阻（1Ω）+SMD0603 TVS 管（V_BR=5V），兼顧抑制效果與小體積需求。

2. 大功率設備（工業變頻器、服務器電源）

需采用有源抑制方案：軟啟動電路 + 共模電感。通過 MOSFET 和 RC 延時電路控制電流緩慢上升，正常工作時 MOSFET 飽和導通，功耗極低；共模電感可同時抑制浪涌和電磁干擾。大功率交流設備還可搭配雙向可控硅，通過控制觸發角讓電流在電壓過零點逐漸導通。

3. 戶外 / 高壓設備（基站、新能源汽車）

需組合外部防護方案：壓敏電阻 + 氣體放電管 + TVS 管。壓敏電阻應對電網浪涌，氣體放電管吸收雷擊大電流，TVS 管精準鉗位電壓保護核心器件。車載場景需選擇 AEC-Q200 認證的車載級 PTC 和 TVS 管，滿足 - 40~125℃寬溫要求。

關鍵設計小貼士與測試驗證

PCB 布局時，浪涌抑制器件應靠近電源輸入端，引線長度不超過 5mm，減少寄生參數；有源抑制電路的采樣電阻需靠近開關器件，確保檢測精度。電源輸入端應并聯 0.1μF 陶瓷電容和 1μF 鉭電容，實現高低頻去耦，遠離 DC-DC 轉換器等噪聲源。

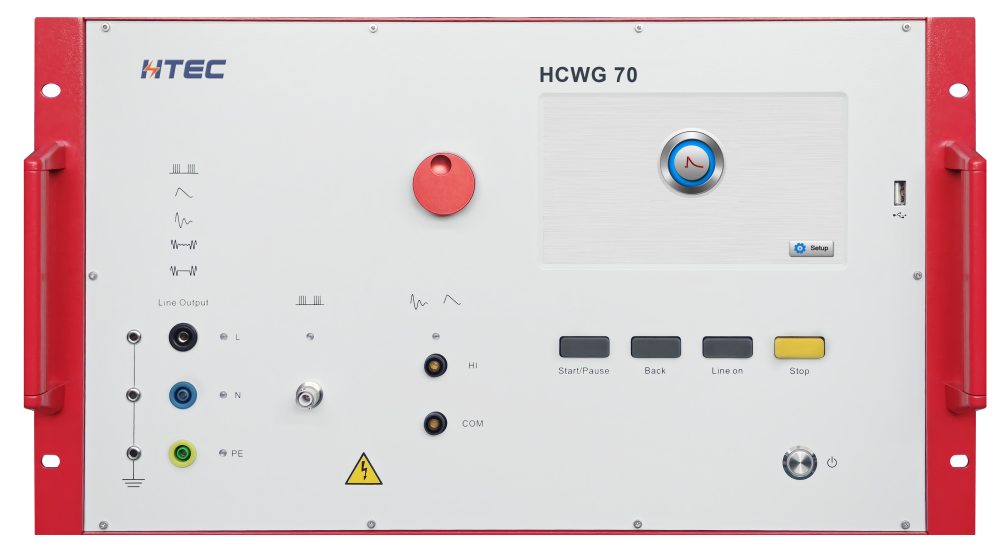

測試驗證需遵循 IEC 61000-4-5 標準，采用浪涌發生器產生 8/20μs 標準波形，通過示波器和電流探頭測量浪涌峰值、上升時間等參數。不同場景測試等級不同：實驗室環境為 1 級（0.5kV），戶外設備需達到 4 級（4kV）。

浪涌電流抑制是電子設備可靠性設計的關鍵環節，核心在于 “場景匹配 + 參數量化”。小功率場景優先低成本無源方案，大功率場景采用有源軟啟動，戶外設備強化多重防護。實際設計中需先計算浪涌峰值和能量，再選擇通流容量、能量吸收能力匹配的器件，必要時通過測試驗證優化方案。
