大電流注入法（BCI，Bulk Current Injection）是汽車電子零部件傳導抗擾度測試方案。核心原理為復現實車高頻電磁場干擾，借助電流注入探頭將干擾電流耦合至受試設備線束，驗證電子器件在復雜電磁環境下的運行可靠性。

通俗類比：不同于輻射場類淋雨式測試，該方式直接向設備線束（電路通路）注入干擾電流，觀測設備是否出現功能失效。

為什么BCI測試對汽車電子至關重要

現代整車可看作復雜輪載計算機，搭載上百套ECU，長期工作于強電磁噪聲環境。各類電子器件極易受電磁干擾引發功能異常，嚴重時誘發安全隱患。

BCI測試三大目標：

1. 功能安全：保障ABS、ESP、安全氣囊、電動助力轉向等核心系統在強電磁干擾下無誤觸發；

2. 運行可靠性：杜絕車機黑屏、傳感器信號漂移、控制器無故重啟等故障；

3. 法規合規：滿足ISO 11452-4等國際規范與車企強制技術指標，為產品量產上市必備測試項。

核心測試原理

大電流注入測試向零部件配套線束注入射頻干擾電流，復現車輛行駛中線束耦合的電磁能量。核心為電流耦合原理：測試設備利用夾持于線束的注入探頭，將射頻干擾耦合至線束形成干擾電流，電流沿線束傳導至器件內部，考核器件抗干擾性能。

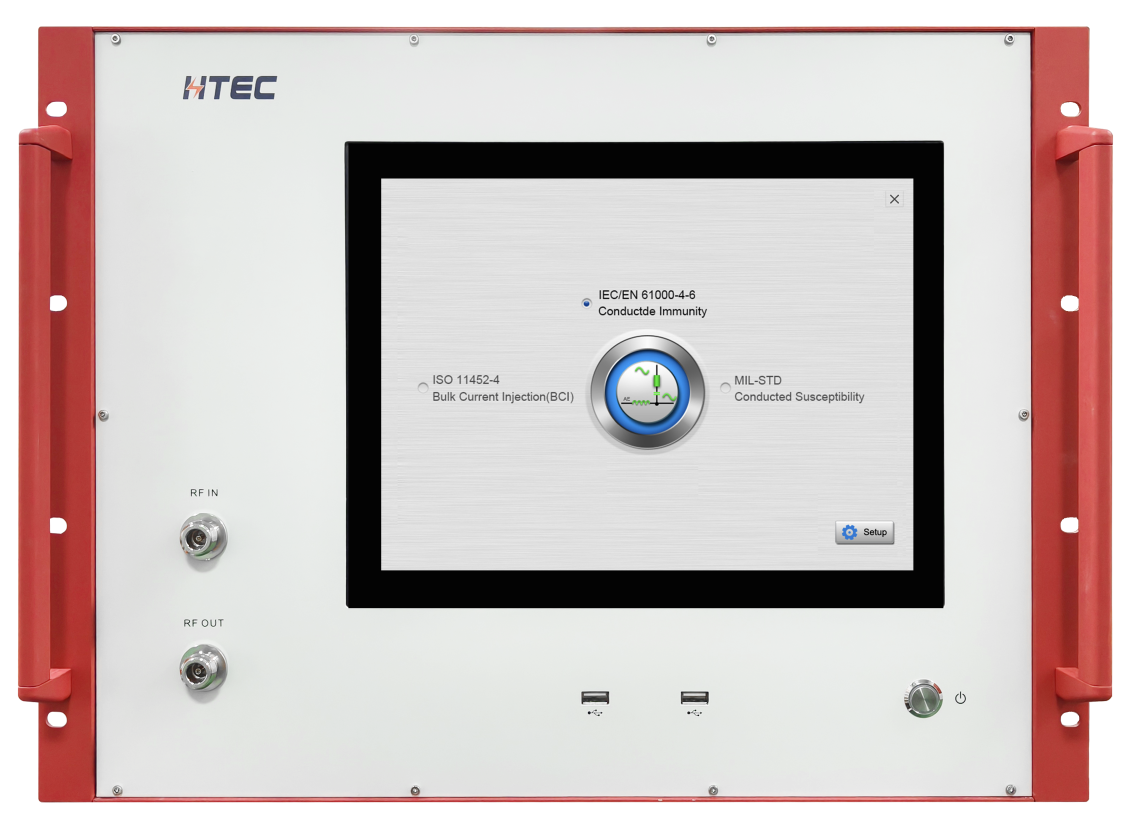

測試設備

測試需在電磁屏蔽室開展，隔絕外部電磁信號對試驗結果的影響。

1. 信號發生器：輸出標準規定頻率、幅值的射頻干擾信號；

2. 功率放大器：放大信號至試驗所需功率；

3. 注入探頭：鉗式工裝，夾持被測線束，實現射頻能量耦合；

4. 校準夾具：探頭校準工裝，一端接50Ω匹配負載，另一端經衰減器連接功率探頭，校準階段精準測定注入電流；

5. 功率探頭：采集功放正向、反向功率，反饋試驗干擾強度；

6. 監測儀器：示波器、數字萬用表等，實時監測試件工作狀態。

測試布置

受試器件線束按整車實際工況接線，包含電源、信號、控制線，線束長度、排布遵循標準整車安裝規格。器件若帶屏蔽外殼或接地要求，需嚴格依照產品設計規范接線。

測試布置-替代法

測試布置-替代法

測試布置-閉環法

測試布置-閉環法

1-DUT

2-測試線束

3-負載模擬器

4-監控系統

5-電源

6-人工網絡

7-光纖

8-高頻設備

10-注入探頭

11-接地平面

12-低相對介電常數支撐物（εr≤1.4）

13-屏蔽室

測試流程簡述

1. 環境搭建：依據標準規范，在測試臺完成受試件、線束、探頭布設。

2. 系統校準：移除受試件，全頻段逐頻點掃描，調節功放輸出，使監測探頭電流達到設定值，記錄對應功放輸入功率，生成校準表。

3. 正式測試：裝回受試件，系統依據校準表自動控制功放各頻點輸出功率。

4. 狀態監測：全程持續監測試件各項功能，記錄通信異常、信號偏移、復位、死機等性能衰減或故障現象。

5. 結果判定：參照產品規范（企業標準嚴于國際通用標準），判定試件測試合格或失效。

BCI的優勢與局限性

優勢

非侵入式：無需破壞線束、改動受試件結構，試驗重復性佳。

高效：對比電波暗室輻射抗擾測試，BCI測試耗時更短、試驗成本更低。

針對性強：可精準評估線束耦合敏感特性。

局限性

僅考核傳導抗擾性能，設備空間輻射抗擾能力需搭配ISO 11452-2 ALSE輻射抗擾方案聯合驗證。

總結

大電流注入抗擾測試是汽車電子零部件從研發至量產的必做試驗，依靠標準化干擾模擬，提前排查器件在復雜電磁環境下的潛在故障風險。零部件廠商重視該項測試、優化電路抗干擾設計，是提升產品市場競爭力的關鍵。
