標準概述

?GB/T 17626.4-2018《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》是我國電磁兼容（EMC）體系中關于瞬態傳導抗擾度的重要基礎標準。

EFT/Burst 干擾是由繼電器觸點跳變、感性負載切換、電源線路中斷等事件引起的高頻瞬態尖脈沖群。其幅值高、上升沿快、能量密度集中，是電磁干擾中最具代表性的瞬態騷擾類型之一。

本部分的目的是為評估電器和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群時的性能確定一個共同的能再現的評定依據。本部分規定的試驗方法描述了一種評估設備或系統對已定義現象抗擾度的一致性方法。

試驗解讀

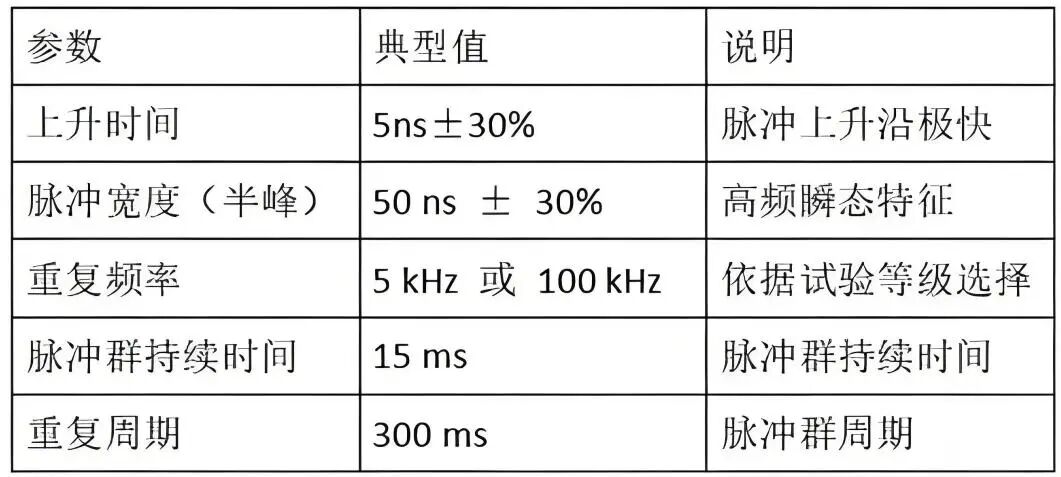

電快速瞬變脈沖群由一系列高頻窄脈沖組成，其典型波形參數如下：

這些脈沖以群的形式施加到設備電源線、信號線或控制線，通過耦合/去耦網絡（CDN） 或 耦合夾具（Capacitive Clamp） 實現注入。

試驗?zāi)康呐c適用范圍

標準旨在驗證設備在遭受 EFT 干擾時，是否仍能維持規定的功能或性能指標。

適用于以下設備：

工業自動化與控制系統；

通信與網絡設備；

醫療儀器及測量?jī)x表；

家用、商業類電子產品；

其他含數字或微控制單元的裝置。

試驗等級與嚴酷度

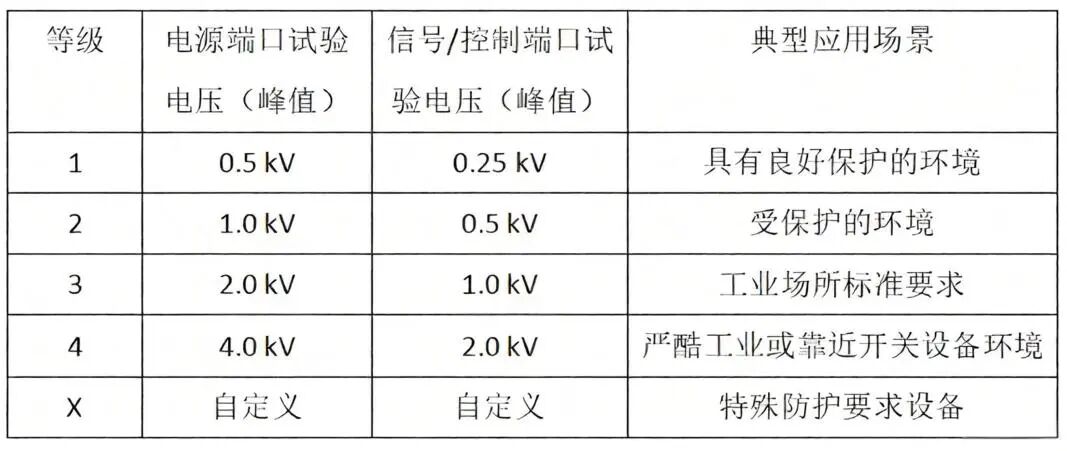

GB/T 17626.4-2018 規定了 5 個典型試驗等級，具體取決于設備應用環境與抗擾設計要求：

測試等級應依據產品特性、安裝環境及 EMC 設計預期確定。

試驗配置與注入方式

試驗系統主要由以下部分組成：

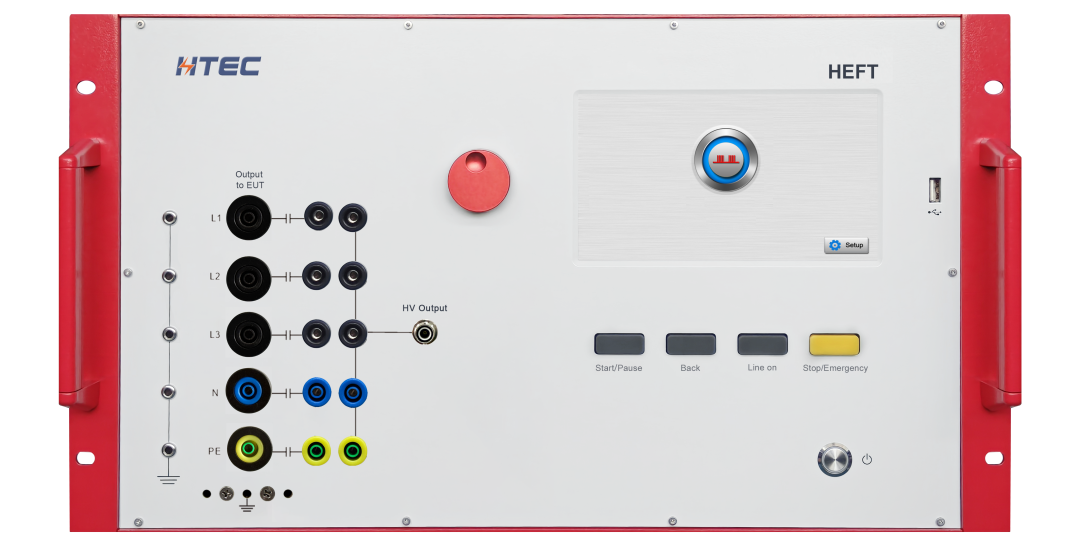

EFT/Burst 發生器：產生符合標準波形的脈沖群信號；

耦合/去耦網絡（CDN）：將脈沖注入電源線，同時隔離外部供電系統；

電容性耦合夾具（Capacitive Clamp）：用于信號線、通信線等非電源接口；

互聯線纜：連接各測試設備（如發生器、CDN、EUT 及監測系統），保證脈沖信號的有效傳輸與系統接地連續性，應符合標準規定的長度、屏蔽及布線要求；

參考接地平面（GND Plane）：確保電磁回流路徑一致性；

監測設備功能的測試系統：實時記錄 EUT 響應。

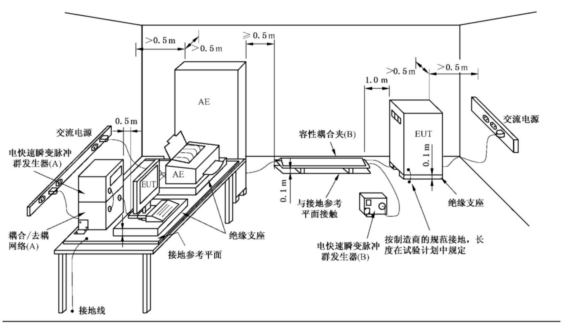

試驗在屏蔽室或接地良好的金屬平臺上進行，電纜布線應符合標準中圖示規范。

性能判定標準

本標準采用統一的性能判定等級：

通常要求設備達到 等級 B 及以上。

系統校準與驗證

為了保證測試準確性，標準要求在正式試驗前進行系統驗證，包括：

輸出波形一致性（幅值、上升沿、脈寬）；

脈沖重復頻率精度；

耦合夾具傳輸特性校準；

50 Ω 終端下的波形驗證；

電壓探頭/電流探頭校準。

測試系統的不確定度應控制在 ± 20 %（電壓峰值）以?xún)?nèi)。

結論

GB/T 17626.4-2018 是電磁兼容抗擾度測試體系中最基礎且最具代表性的瞬態干擾試驗標準之一。它從試驗方法、注入路徑、等級劃分到判定標準，構成了評估設備電氣穩健性的重要依據。通過該試驗不僅能驗證產品在電快速瞬變環境下的可靠性，也能為設計階段提供工程性改進方向。在現代高密度電子系統中，EFT 抗擾設計已成為確保系統穩定性的關鍵環節。
